今日のUpdateでしれっとAzure WebサイトがVPN接続サポートになってました。UpdateなRSSに出ないアップデートとは…
とりあえず詳細を見てみましょう。
概要
これまでAzureのVNET(仮想ネットワーク)接続はクラウドサービスと仮想マシンだけが接続できていました(Azure側の話)。今日のUpdateで、やっとこさ(?)Azure WebサイトもVNETに参加できるようになりました。※ただし限定的(後述)
仕組み
仕組みは簡単。なんとAzure WebサイトはSSTP VPNクライアントとしてVNETに参加します。なので、条件としては以下の通りとなります。
- 仮想ネットワークにPoint to Site接続が構成されている必要があります。
- Point to Siteが有効 = 動的ルーティングゲートウェイである必要があります。(静的ルーティングゲートウェイは不可)
- Azure Webサイトのプランが標準である必要があります。
- 1インスタンス=1 SSTP VPNクライアントなので、Azure Webサイトのインスタンス数分のPoint to Site接続用のIPアドレス空間が必要です。
- (今のところ)Azure Webサイトと接続しようとするVNETは同じサブスクリプション(※サブスクリプションの切り替えで同じディレクトリにあればいけそうなきもしますが)である必要があります。
何となくもうわかりましたよね?すごくシンプルです。
使い方
まずVNETの設定をしておきましょう。VNETは現行ポータルで触るほうが今のところ簡単なので、そうします。注意点は先に述べた通りPoint to Siteを有効化する点です。
また作成するゲートウェイは「動的ルーティングゲートウェイ」を選択します。
※動的ルーティングゲートウェイの作成等は時間がそれなりにかかります(30分ぐらい?)
あとは作成したVNETに仮想マシンやらをデプロイしたりしておきましょう。今回はIISを入れたWindowsサーバーを放り込んでおきました。
次はAzure Webサイト側です。Azure Webサイト側の設定はプレビューポータルのほうで行います。

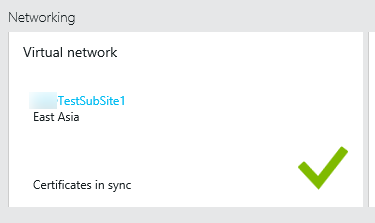

Webサイトのブレード中に「Networking」-「Virtual network」とかいうパーツが増えてるのでクリックしましょう。
そしたらVNETの選択ブレードが表示されます。一応こちらで簡単に作ることも可能です。また動的ルーティングゲートウェイになっていなかったり、Point to Siteが構成されていないVNETは選択できません。
選択したらさくっと接続が開始されます。
切断するときはパーツを選択して「Disconnect」を選ぶだけです。
一応VNET側も見てみましょう。
Webサイト用に証明書が勝手に追加されます。
証明書が新しくなったりした場合は先ほどのパーツ上でSyncすればいいかと思います。

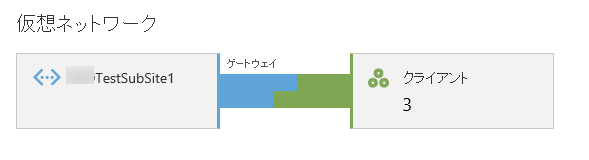

ちゃんとつながってますね。
一応、起動したインスタンス分だけ接続クライアントが増えます。
動作確認

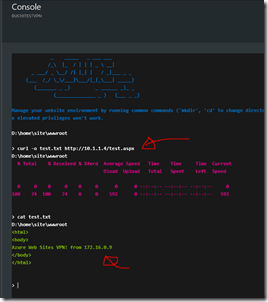

一応つながってるか簡単に確認したいと思います。今回は面倒くさいのでWebサイトのコンソールで仮想マシン上のIISに接続してみたいと思います。
curlを使って仮想マシンのIPアドレスを指定して取得します。今回は返すHTMLの中に接続元のリモートホストを埋め込んで返すようにしてみました。
ちゃんとPoint to Siteで設定したIPアドレス空間から接続されているのがわかるかと思います。
ちなみに仮想マシン側からWebサイト側へのアクセスはというと…
$ nmap -A -Pn 172.16.0.9 Starting Nmap 5.51 ( http://nmap.org ) at 2014-09-11 13:40 UTC Nmap scan report for 172.16.0.9 Host is up. All 1000 scanned ports on 172.16.0.9 are filtered Service detection performed. Please report any incorrect results at http://nmap.org/submit/ . Nmap done: 1 IP address (1 host up) scanned in 201.79 seconds
ガッチガチやで(
VNET経由のWebサイトへの接続はあきらめましょう。
また、どこに接続しているかはVNETNAMEという環境変数に追加されています。
※ちなみに今回のテストはVNETが東アジア、Webサイトが西日本ですが何の問題もありません。VPNだし!
Hybrid Connectionとのすみわけ
Hybrid ConnectionはBizTalkサービスを使ったオンプレミスとの接続です。エージェント入れたりとか必要ですが、VPN接続が難しい状況などはこちらを使いましょう。適材適所。(課金的には大した金額差は出ないと思うけど)
まとめ
Webサイト、イカス
